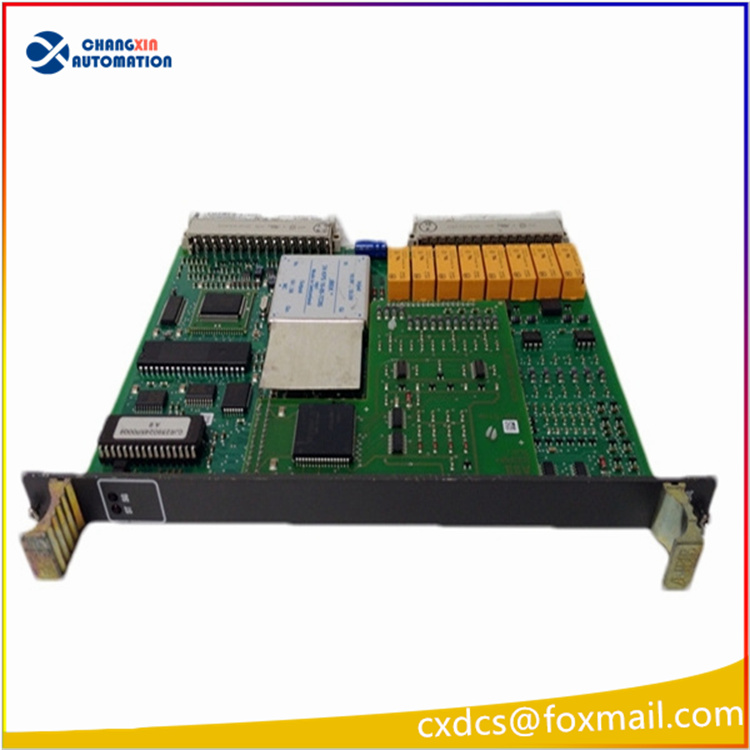

ABB GJR2397800R0100 81AR01A-E 模拟输入模块

一、产品基础描述

一、基础产品信息

• 原厂订货号：GJR2397800R0100
• 板卡型号：81AR01A-E
• 系统归属：ABB Procontrol P14 电站专用 DCS 控制系统
• 设备类型：4 通道隔离型模拟量采集输入卡（Analog Input Module）
• 产地：瑞典原厂制造
• 核心定位：采集现场变送器、温度、压力、流量模拟信号，转换为数字总线信号上传 P14 控制器，电厂锅炉、汽机、辅机过程数据采集核心 IO 板卡

二、核心功能特点

1. 4 路独立可配置模拟采集通道，单通道灵活切换电压 / 电流 / RTD 测温信号
2. 板载 16 位高精度 A/D 转换，采集精度高、温漂小，适配电力精密测控
3. 通道与系统总线间电气隔离，抗电厂高压变频、励磁强电磁干扰
4. 面板状态 LED：电源、运行、通道故障、总线通讯告警
5. 欧式标准插卡结构，P14 机架热插拔更换，维护便捷
6. 硬件地址拨码设置，支持多块板卡同机架并行扩展采集点位
7. 内置硬件过压、过流防护，现场短路不会烧毁主控背板

三、完整电气技术参数

1. 通道输入规格（每通道独立组态）

• 电压信号：0–10V、-10V~+10V 双极性电压 输入阻抗：＞100kΩ
• 电流信号：0–20mA、4–20mA 工业标准变送器信号 输入阻抗：≈330Ω
• 温度测温：2 线 / 3 线 Pt100、Pt1000、Ni1000 热电阻
• A/D 分辨率：16 位（含符号位）
• 转换精度：25℃常温下 电压误差 ±0.1% FS；电流 / 电阻误差 ±0.3% FS 全温域误差≤±0.9% FS
• 单通道转换周期：典型 80ms，工频 50/60Hz 滤波抑制干扰
• 耐受过载：30VDC 持续过压保护，超限自动闭锁通道采集

2. 供电（取自 P14 机架背板总线）

• 背板供电：+5V（约 500mA）、±15V（各 300mA）
• 单块板卡整机功耗：≤12W

3. 隔离与 EMC

• 隔离等级：通道 — 系统总线 绝缘隔离
• 电磁兼容：符合 IEC 61000-6-2 / IEC 61000-6-4 重工业 / 电力 EMC 标准

4. 环境工况

• 工作温度：-20℃ ~ +60℃
• 存储运输温度：-40℃ ~ +85℃
• 相对湿度：5%–95% RH，无凝露
• 防护等级：IP20（控制柜室内安装）
• 抗震：满足 IEC 61131-2 工控振动冲击标准

5. 机械尺寸与重量

• 规格：6U 欧式插卡，深度 160mm
• 接口：96 针系统总线公座、48 针现场端子公座（DIN41612 标准）
• 净重：约 500g
• 安装：P14 系列标准子机架插槽直插式安装

四、配套系统架构搭配

1. 主控单元：P14 CPU 控制器
2. 通讯枢纽：88TK50A-E 光纤耦合模块（GJR2397000R1210）
3. IO 配套：81AR01A-E (AI)、81XR 系列 AO 输出、83SR 开关量 DI/DO 卡件
4. 上位监控：Procontrol 操作站、事件记录、故障诊断软件

五、行业应用场景

1. 火力发电厂（主力场景） 锅炉汽包压力、蒸汽温度、给水流量、排烟温度、炉膛负压、轴承温度、润滑油压力全流程模拟量采集；汽轮机组振动、油温、油压监测采集
2. 水力发电站 水轮机水头压力、导叶开度反馈、机组定子 / 转子温度、冷却水温油压监测
3. 热电联产、自备电厂 燃气轮机、余热锅炉、厂用电变送信号采集、并网机组无功 / 有功测控
4. 化工、炼化大型装置 蒸汽管网、压缩机、加热炉压力温度流量远程数据采集（老旧 P14 系统备件替换）
5. 冶金钢铁厂自备电站 高炉发电、余热发电整套 Procontrol P14 测控系统 IO 扩容替换
