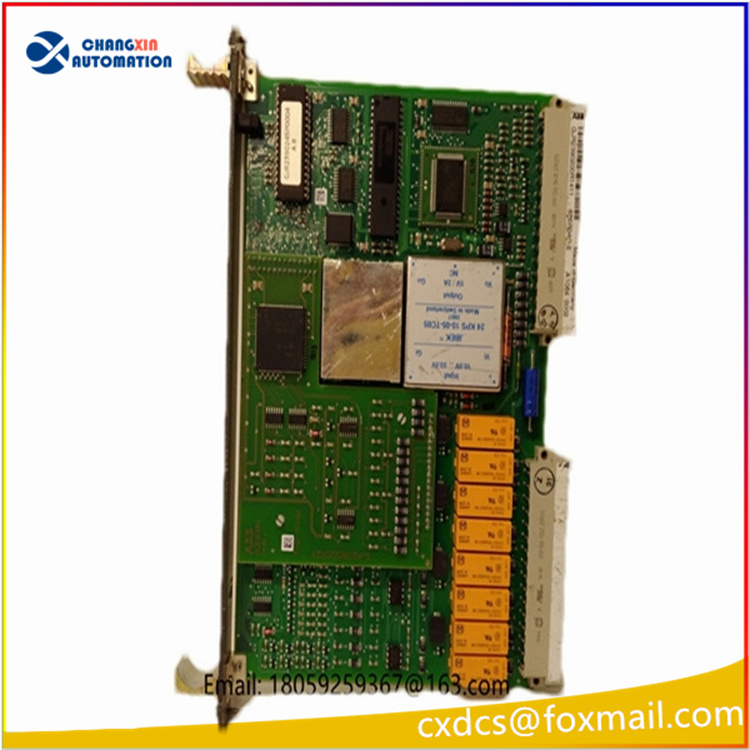

ABB GJR2397000R1210（88TK50A-E）FDDI 站总线耦合模块

一、基础物料标识

• 原厂订货 PN：GJR2397000R1210
• 型号简称：88TK50A-E（同系列标 88TK50R1210 为硬件等同版本）
• 设备品类：Station Bus Coupling Module / FDDI 光纤总线耦合器
• 归属系统：ABB Procontrol P14 电力 DCS 电站控制系统
• 产地：瑞典原厂制造

二、核心功能定位

1. FDDI 光纤环网枢纽 实现 Procontrol P14 控制柜内部站总线与上层 FDDI 双冗余光纤环网的数据桥接，100Mbps 高速光纤传输，构成电站冗余容错控制网络。
2. 系统隔离与信号转换 电信号站内总线 ↔ 光信号 FDDI 光纤双向转换，电气隔离抗强电磁干扰（电厂高压环境必备）。
3. 冗余环自愈能力 双环 FDDI 架构，单段光纤断线、单模块故障时自动切换链路，系统无中断运行。

三、电气与硬件参数

供电规格

• 额定输入：24VDC 工业直流
• 工作电流：约 200mA
• 整机功耗：≤15W

通讯性能

• 传输速率：100 Mbps（FDDI 标准）
• 光纤接口：兼容 ST/SC 光纤接头（多模光纤）
• 总线协议：Procontrol 专属站总线 + IEEE802.4 FDDI 规范

环境耐受

• 工作温度：-20℃ ~ +60℃
• 存储温度：-30℃ ~ +70℃
• 湿度：0–95% RH，无凝露
• 认证：CE、RoHS、IEC61131-2 工业安全标准

物理尺寸重量

• 外形尺寸：198 × 261 × 40 mm
• 净重：0.8 kg 左右
• 安装方式：DIN 导轨机柜嵌入式安装，螺丝端子接线

四、系统架构搭配

1. 88TK50 系列（本品）：FDDI 环网耦合主节点
2. 88TK05：小型分站总线耦合模块
3. 83SR 系列：模拟 / 开关量控制输入输出卡件
4. 88UM 系列：告警、安全密钥辅助板卡

五、典型应用场景

1. 火力发电厂：汽机、锅炉、辅机整套 Procontrol P14 程控系统
2. 水力发电站：水轮机组调速、励磁、闸门联锁控制
3. 热电联产 / 自备电厂：高压厂用电监控、机组并网保护
4. 变电站综合自动化、大型化工自备电站高可靠控制网络
