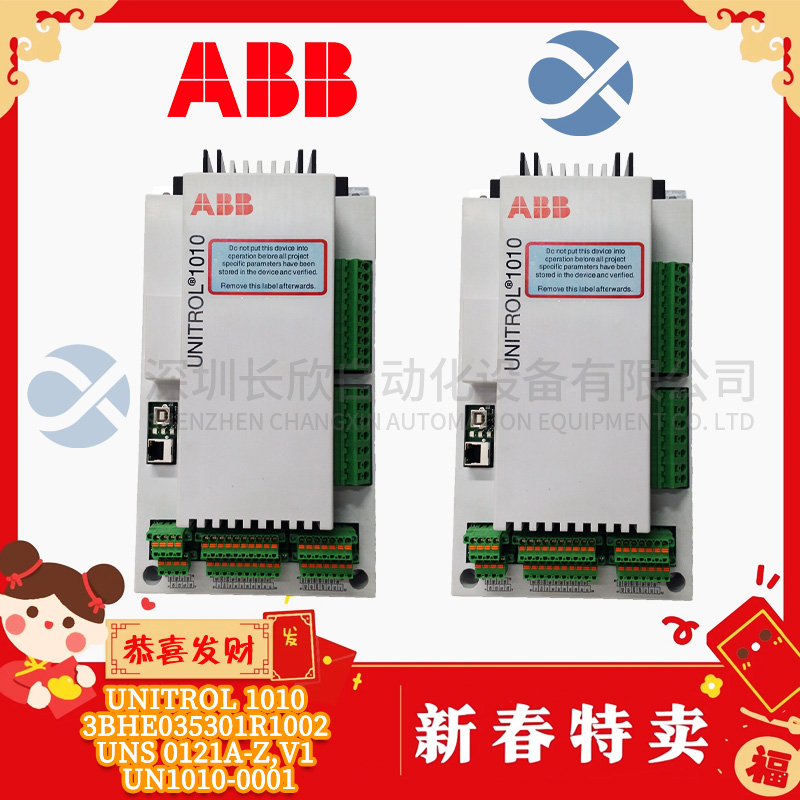

ABB 1R0410 (UNS0121 A-Z,V1) 电压调节励磁模块

一、产品描述

• 整机系列：UNITROL 1010 紧凑型数字自动电压调节器（AVR / 励磁控制器）
• 硬件订货号：3BHE035301R0410
• 固件版本标识：UNS0121 A-Z, V1
• 厂商：ABB（瑞士 ABB 电力励磁产品线）
• 设备类型：同步发电机专用励磁调压核心模块
•

• 二、核心电气参数

• 发电机侧输入
  • 机端采样电压：100~690V AC，50/60Hz 通用
• 励磁输出（磁场侧）
  • 励磁直流电压：10~250V DC
  • 功率拓扑：IGBT 全桥整流功率回路
• 调节性能
  • 电压稳态精度：±0.5%
  • 动态响应时间：＜30ms
  • 待机功耗：≤25W
• 环境与结构
  • 工作温度：-10℃ ~ +50℃（宽温机型可至 - 40~+70℃）
  • 湿度：≤95% RH，无凝露
  • 安装：柜内导轨 / 面板嵌入式安装
  • 重量：约 2.8kg；外形紧凑工控壳体
• 供电与通讯
  • 辅助供电：110/220V AC ±15% 或 24VDC ±20% 双兼容供电
  • 通讯协议：Modbus RTU、以太网、Profibus，支持 IEC61850 电力规约
  • I/O 点位：多路 4–20mA 模拟量、16 路开关输入、12 路继电器开关输出

• 三、控制与保护功能

  控制模式

• 自动电压调压（AVR）、手动励磁电流调节双模式一键切换
• 支持无功功率调差、并联机组负荷均分、并网同步逻辑

• 内置保护逻辑

• 励磁电流上下限限制
• V/Hz（伏赫兹）过磁通限制
• 旋转二极管故障监测
• 过流、过热、失脉冲、电源丢失故障闭锁
• 256 条故障事件日志存储，方便溯源排查

• 四、适配机组功率范围


  标准适配 50MW 以内同步发电机：
• 火电小型汽轮机组
• 水轮发电机组
• 柴油 / 燃气自备电厂发电机
• 风电、生物质分布式能源机组

• 五、应用行业场景

• 电力：中小型电厂、分布式电站、并网自备机组
• 工业：冶金、化工、矿山自备发电站
• 特种动力：船舶电站、柴油机车、海上钻井平台发电机
• 关键负荷：数据中心、医院不间断备用电源机组
