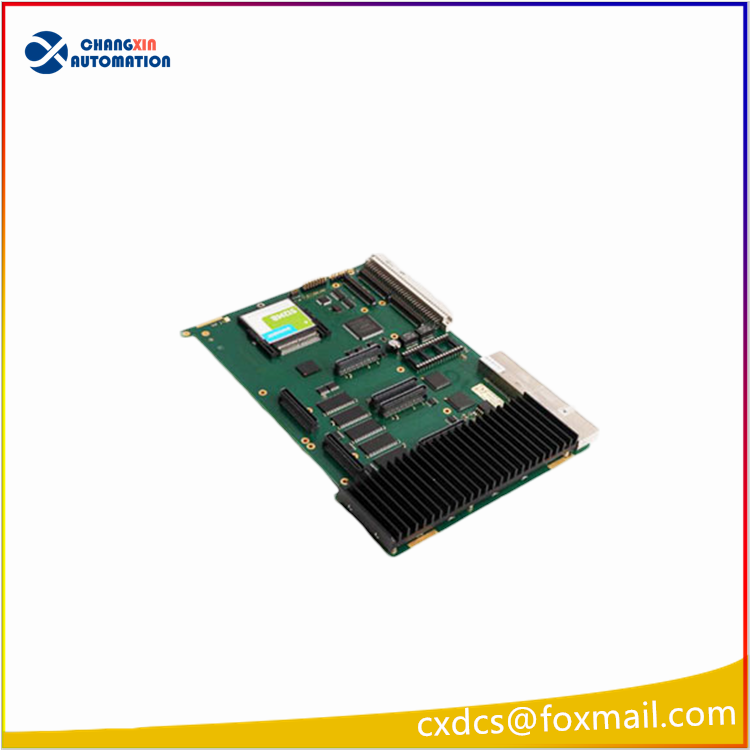

ABB 1MRK002246-BD 直流数字量输入模块

一、产品描边 述

• 型号：1MRK002246-BD（完整型号常带后缀：1MRK002246-BD-CCR03）
• 系列归属：ABB REL670 系列（馈线保护）/ REF615 系列（测控） 的 I/O 子模块
• 功能：8 路 24V DC 数字量输入（DI），采集现场开关、继电器、阀门的干接点 / 有源触点状态
• 状态：在产 + 存量流通，电力项目与老站改造常用
• 产地：瑞典；安装：背板插槽式（装置内部）

二、核心硬件参数

1）输入通道（关键）

• 通道数：8 路（1 组 ×8 通道）
• 输入电压：24V DC（工业标准）
• 信号阈值（EN 61131-2 Type 1）：
  • 0 信号：-3V ~ +5V
  • 1 信号：+15V ~ +30V
• 单通道电流：24V 时约5mA
• 响应时间：典型0.1ms，可组态 0.1–32ms
• 隔离：通道间500V AC，对地2500V AC（高隔离防高压串扰）

2）物理与电气

• 尺寸（W×H×D）：约160×120×75mm
• 重量：约1.2kg
• 功耗：≤10W
• 工作温度：-25℃ ~ +70℃（工业宽温）
• 防护：IP20（装置内部使用）

三、核心功能

1. 开关状态采集：接入断路器、隔离开关、接地刀闸、继电器辅助触点，将干接点 / 24V 有源信号转为装置可处理的逻辑电平。
2. 电气隔离：强电侧与控制侧完全隔离，防止现场高压、浪涌损坏主控板，适配电力强干扰环境。
3. 信号滤波：硬件 + 软件双重滤波，抑制抖动与干扰，误报率低。
4. 自诊断：通道断线 / 短路检测、电源异常报警，故障信息上送监控系统。
5. 总线通信：通过装置内部总线与 REL670/REF615 主控交互，数据参与保护逻辑、联锁与远传。

四、典型应用场景

• 电力变电站：中低压馈线保护、变压器测控、开关柜状态监测（断路器分合、储能状态）。
• 工业传动：冶金 / 水泥高压变频（ACS6000）的开关量采集、励磁系统状态监测。
• DCS 系统：Symphony/AC800M 的外围开关信号扩展，适配电厂、化工、油气现场。

•
