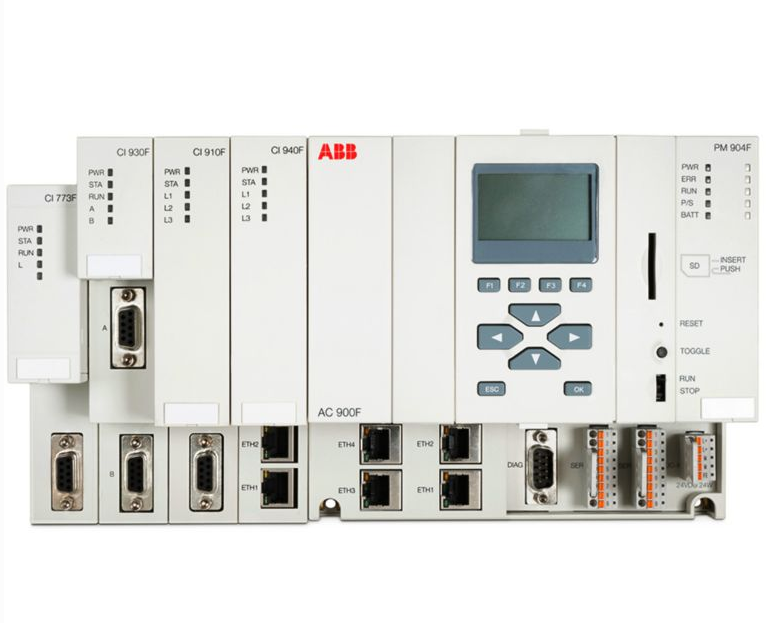

ABB PM901F 3BDH001001R0001 AC 900F控制器

•
• 产品描述
• 型号：PM901F
• 物料号：3BDH001001R0001
• 系列：Freelance DCS → AC 900F 控制器（Lite 版本）
• 定位：中小型系统主力 CPU，支持约 400 个 I/O，适合工厂自动化、水处理、暖通、小型电站等。
• 状态：Active（在产），推荐用于新项目与老系统升级。

二、硬件核心规格

1）处理器与内存

• CPU：PowerPC 400 MHz
• 控制器内存：11 MB
• DRAM：8 MB
• 电池缓冲 SRAM：3 MB（断电保持）
• Flash：内置，支持 SD 卡扩展（备份 / 升级）

2）接口（板载）

• 以太网（RJ45）×3
  • 2×：Modbus TCP、IEC 60870-5-104（监控 / 上位）
  • 1×：冗余链路（Redundancy）
• 串口 ×2：RS-232/485，支持 Modbus RTU/ASCII、IEC 60870-5-101
• 诊断串口 ×1：专用维护 / 时钟同步
• I/O 总线：可直接挂 多 10 个 S700 系列 I/O 模块ABB Group
• 通信扩展槽 ×2：可插 PROFIBUS-DP、CAN 等通信卡

3）电气与环境

• 供电：24 V DC ±20%，约 15 W
• 工作温度：-20 ℃ ~ +70 ℃ABB Group
• 防护：IP20，DIN 导轨安装
• 冗余：支持 CPU 冗余，切换时间 < 500 ms

三、软件与功能

• 必备软件：Freelance 2016 及以上
• 编程标准：IEC 61131-3（LD/FBD/ST/SFC）
• 核心能力：
  • 连续控制（PID、回路调节）
  • 顺序控制、联锁、数据采集
  • 冗余无扰切换、在线修改程序
  • 内置诊断、事件日志、远程维护

四、AC 900F 家族对比（PM901F/PM902F/PM904F）

五、典型应用

• 水处理、污水厂
• 暖通空调（HVAC）、楼宇能源
• 小型电站、热电联产
• 制药、食品饮料、包装线
• 油气井口、压缩机组控制
