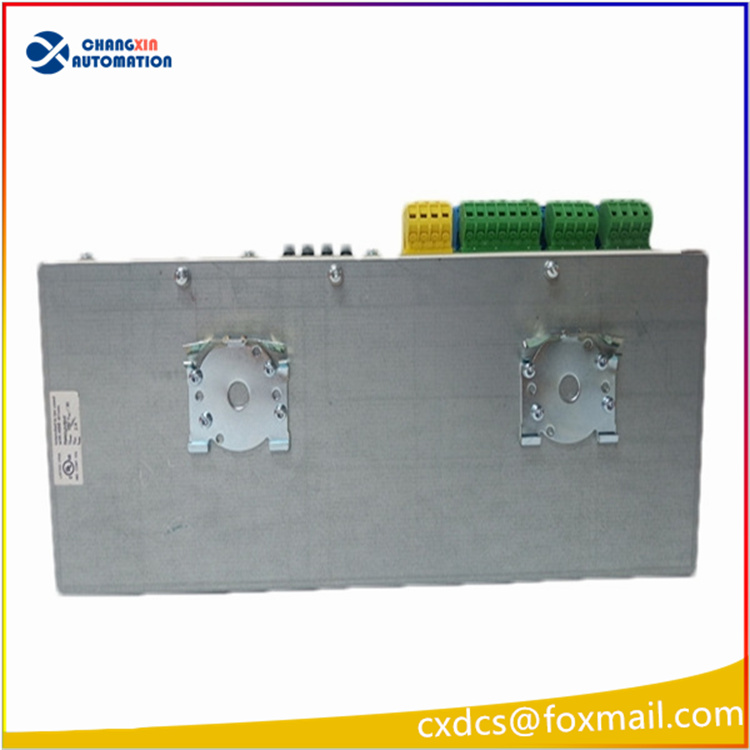

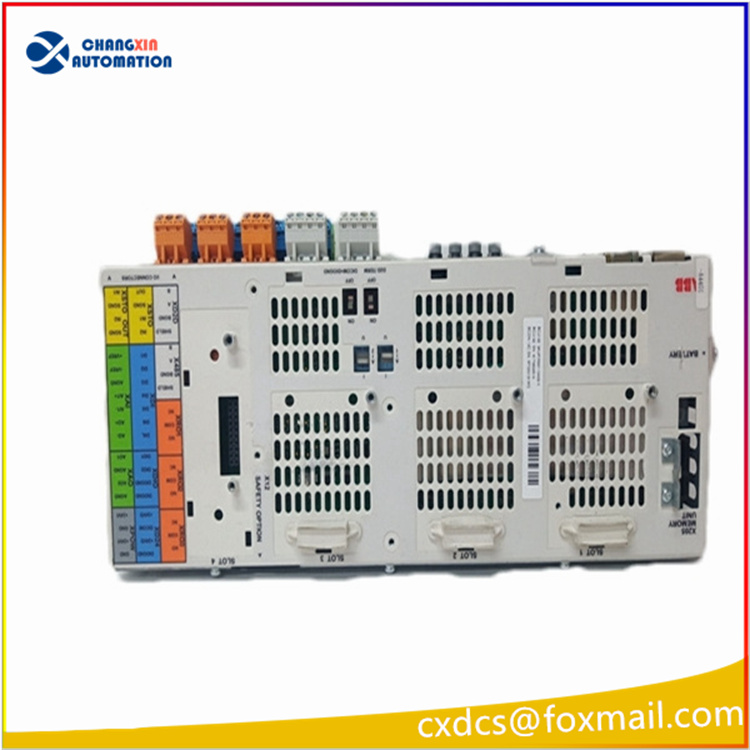

ABB PM858 3BSE093350R1 PM858控制器模块

一、基础信息

• 型号：PM858-C
• 物料号：3BSE093350R1
• 归属系列：ABB AC 800M 控制器 / 800xA 分布式控制系统
• 定位：核心过程控制器，负责逻辑、闭环控制、联锁与通信调度

二、硬件规格

• 处理器：32 位高性能，主频 800 MHz，典型响应 ≤1 ms
• 内存：
  • 程序 RAM：22 MB（800xA 5.1 FP4+）
  • 内置 Flash：512 MB（系统 / 程序存储）
  • 扩展：高 8 GB DDR3L
• 通信接口：
  • 2×RJ45 以太网（CN1/CN2，控制网 / 冗余）
  • 2×RJ45 串口：COM3（RS-232C）、COM4（隔离 RS-485 / 配置）
• I/O 扩展：通过 CEX 总线连接 S800 I/O，支持数千点
• 电源：24 V DC（±10%），典型功耗 ≤15 W
• 尺寸 / 重量：119×186×135 mm，约 1.1 kg
• 环境：-25°C ~ +70°C，湿度 5%–95%（无凝露），IP20

三、核心功能

1. 高性能过程控制：毫秒级执行 PID、顺控、联锁与批量控制，适配复杂流程。
2. 冗余高可用：支持CPU 冗余、网络冗余与电源冗余，无扰切换。
3. 多协议通信：支持 EtherNet/IP、PROFIBUS DP、Modbus TCP/RTU、OPC UA 等。
4. 在线诊断与维护：LED 状态灯、故障日志、热插拔，支持在线升级与参数备份。
5. 实时操作系统：ABB 专有 RTOS，确定性强、抖动低。

四、典型应用

• 流程工业：电力、石化、冶金、造纸、水处理、水泥等 DCS 主控制器。
• 大型基础设施：轨道交通、能源管理、智能工厂 核心控制节点。
