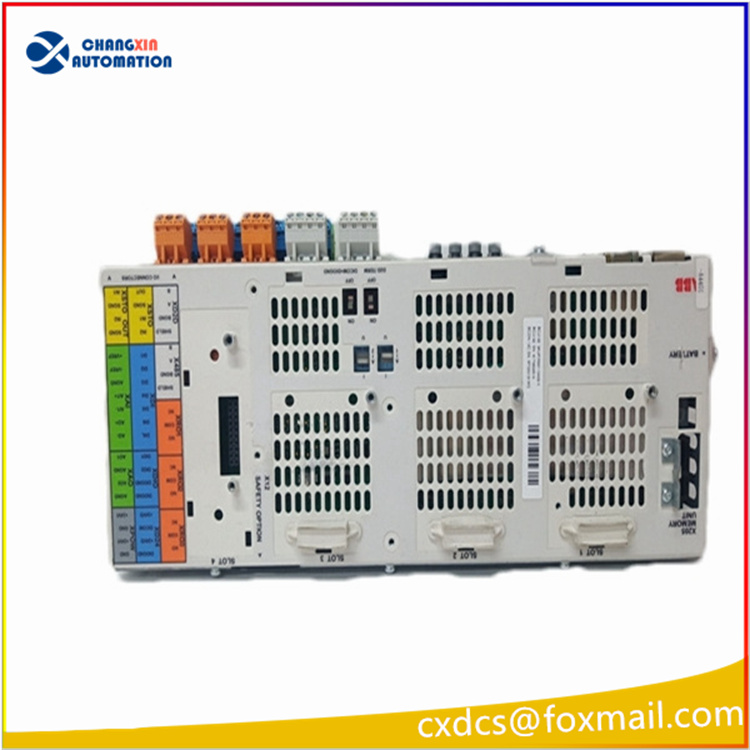

BCU-22 3AXD50000026875 光纤控制单元模块

ABB BCU-22（3AXD5000002687）光纤控制单元模块

BCU-22（物料号 3AXD5000002687） 是 ABB ACS880 多传动系统的核心光纤控制单元，用于通过光纤链路控制多组逆变模块，实现实时数据采集、故障诊断与系统协调，适配大功率多电机同步控制场景。


一、核心型号与物料信息

• 型号：BCU-22
• ABB 物料号：3AXD5000002687（替代旧号 3AUA0000110431）
• 系列归属：ACS880 多传动（共直流母线）系统控制单元

二、硬件规格与接口

• 光纤接口：2 块 BPEB-05 光纤板，共12 路光纤（V1~V12），连接逆变模块（INU）
• 光纤线缆：
  • 1mm 塑料光纤：长 35m
  • 200μm 硬包层石英光纤：长 100m
• 供电：外部 24VDC（±10%），2A，支持双电源冗余
• 扩展插槽：3 个可选插槽（I/O 扩展、编码器、总线适配器）
• 存储：SDHC 卡插槽（存储实时数据与故障日志），可移除存储单元（快速迁移参数）
• 通信：集成以太网（PC 工具调试）、XD2D（驱动器主从链路）、X485（连接 CIO-01 模块）
• 输出：3 路继电器输出（RO1~RO3），250VAC/30VDC，2A
• 尺寸 / 重量：约 230×160×80mm，重约 2kg
• 防护 / 温度：IP20，-20°C~+55°C

三、核心功能

1. 多传动协调：通过光纤链路同步控制多 12 个逆变模块，实现多电机高精度联动。
2. 数据采集与诊断：实时采集模块运行数据，存储于 SD 卡，支持故障追溯与分析。
3. 参数快速迁移：可移除存储单元，更换模块时直接迁移参数，缩短停机时间。
4. 冗余与可靠性：双电源冗余设计，光纤通信抗干扰强，适配恶劣工业环境。

四、典型应用

• 工业传动：冶金、造纸、矿山、起重等大功率多电机同步控制场景。
• 能源领域：风电、光伏等可再生能源的能量转换与系统稳定控制。
• 基础设施：轨道交通、大型电梯等高效电力驱动与安全保障。
