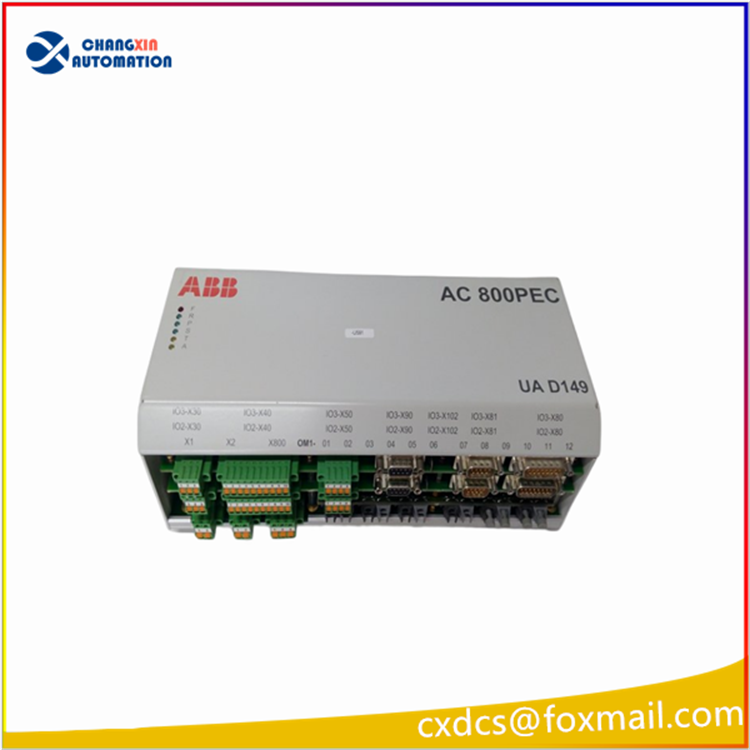

ABB UAD149A0001 3BHE014135R0001 励磁控制器

产品概述

一、基础信息

• 型号：UAD149A0001
• 物料号： 3BHE014135R0001
• 品牌 / 平台：ABB / AC 800PEC（电力专用控制平台）
• 系列：UNITROL 5000/6000 静态励磁系统核心控制器
• 定位：励磁系统主控单元（CPU），负责电压调节、无功控制、限制与保护、通信管理。

二、核心功能

1. 励磁调节算法（核心）
   • 执行PID+PSS（电力系统稳定器），精准控制发电机端电压与无功功率。
   • 支持过励 / 欠励限制、V/Hz 限制、定子电流限制等励磁专用保护。
2. 信号采集与闭环控制
   • 采集发电机电压、电流、励磁电流 / 电压、转速、功率因数。
   • 高速闭环计算，输出触发角指令至 UFC760 脉冲板。
3. 保护与故障诊断
   • 内置失磁、过压、过流、甩负荷、低频振荡等保护功能。
   • 故障录波、事件记录、自诊断，支持远程上下载与维护。
4. 通信与系统管理
   • 多协议通信：IEC 61850、Modbus‑TCP、Profibus‑DP、光纤。
   • 与 PCD235（通信模块）、UFC760（脉冲板）、DCS / 电站监控系统协同。

三、技术规格（电力工业级）

• 处理器：32 位双核实时 CPU + FPGA，控制周期 ≤ 50μs。
• 电源：DC 24V（±20%），双路冗余，功耗 ≤ 40W。
• I/O 资源（板载）：
  • AI：8 路（±10V/4‑20mA），精度 ±0.1%。
  • AO：4 路（4‑20mA），精度 ±0.2%。
  • DI：16 路（24V DC）。
  • DO：8 路（继电器，250V AC/5A）。
• 通信接口：
  • 2× 千兆以太网（IEC 61850/Modbus‑TCP）。
  • 1×Profibus‑DP、1×RS485、2× 光纤（多模）。
• 环境：-10℃ ~ +60℃，IP20，抗振动 / 强电磁干扰。
• 尺寸 / 重量：标准 Eurocard，约 1.5kg。

四、在励磁系统中的层级分工（和你之前问的几块板对照）

• UAD149A1501（本款）：主控层（大脑）—— 调节算法、保护、决策。
• PPD512A10：主控层（备选 / 同层级）——UNITROL 5000 常用主控。
• UFC760BE143：执行层（手脚）—— 脉冲触发、功率桥控制。
• PCD235C101：通信 / I/O 层（耳目）—— 数据收发、外部接口。
• SYN5302：同期层—— 并网同步、合闸控制。

五、典型应用

• 火电 / 水电：10MW～1000MW 同步发电机 UNITROL 5000/6000 励磁柜标配。
• 工业自备电厂：钢铁、化工、造纸厂励磁系统主控替换 / 扩容。
• 电站改造：老励磁系统升级为 ABB 静态励磁，替换老旧主控。
•
