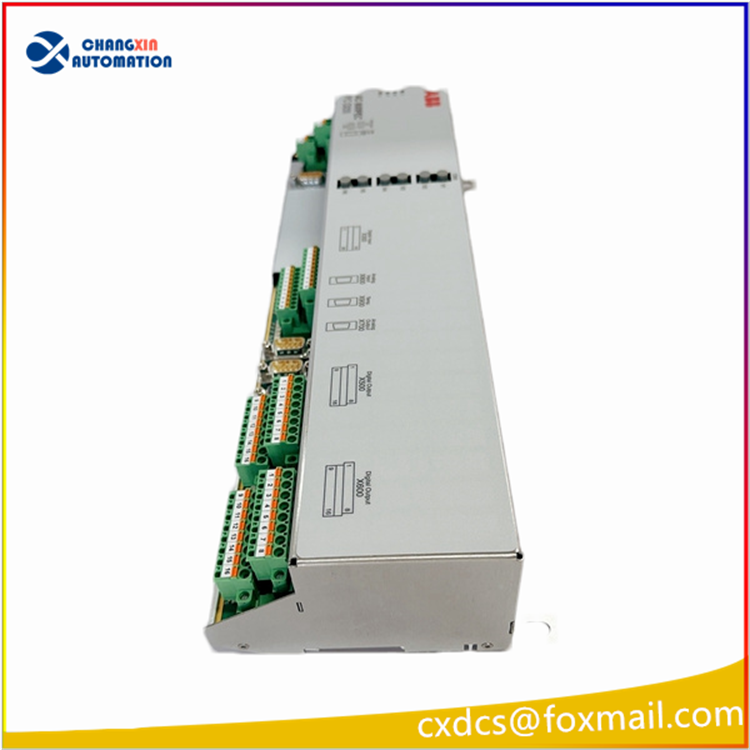

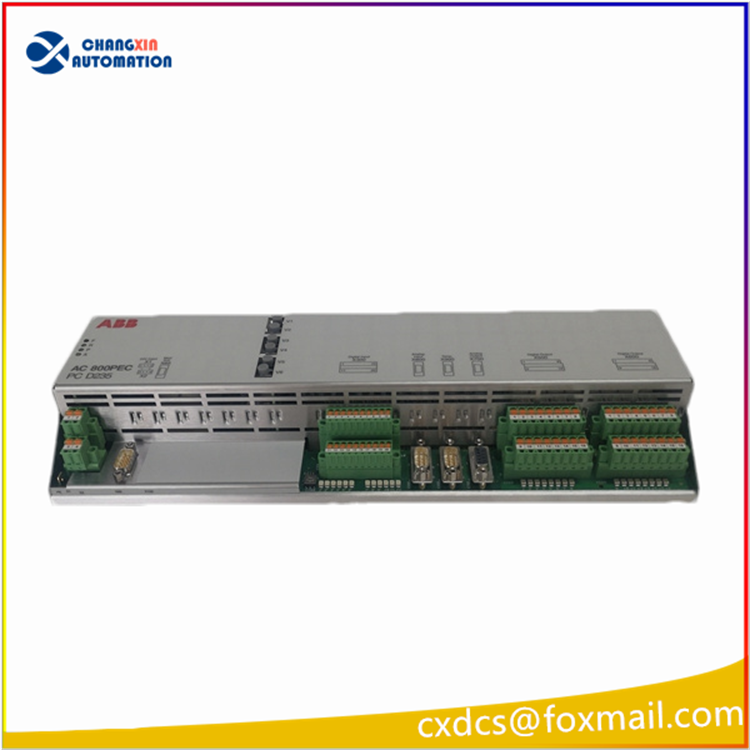

ABB PCD235C101 3BHE057901R0101 励磁系统通信 / 接口模块

产品概述

一、基础信息

• 型号：PCD235C101
• 物料号：3BHE057901R0101
• 品牌 / 平台：ABB / AC 800PEC（电力专用控制器）
• 系列：UNITROL 6000 励磁系统配套 I/O 与通信模块
• 定位：励磁系统数据枢纽，连接主控（PPD512）、脉冲板（UFC760）、DCS / 电网与现场传感器。

二、核心功能（不止通信，是 “通信 + I/O + 预处理” 三合一）

1. 多协议通信（核心）
   • 内置 PROFIBUS‑DP 主 / 从站、Modbus‑TCP/RTU、IEC 61850、千兆以太网。
   • 3 路光纤链路：高速、强隔离，抗电磁干扰，适配高压励磁柜环境。
   • 实现励磁 ↔ DCS、励磁 ↔ 同期柜（SYN5302）、励磁 ↔ 远程监控的数据互通。
2. 数字量 I/O 集中处理
   • 16 路数字输入：采集断路器状态、联锁信号、励磁允许 / 禁止指令。
   • 12 路继电器输出：驱动励磁开关、报警触点、故障跳闸信号。
3. 模拟量预处理
   • 4 路模拟输入：发电机电压 / 电流、励磁电压 / 电流采样（±10V/±20mA）。
   • 4 路模拟输出：励磁给定、无功设定、调节指令输出。
4. 实时控制与诊断
   • 双核实时处理器，控制周期低至 100μs，支持励磁快速调节。
   • 故障自诊断、录波、冗余切换，保障励磁系统 7×24h 稳定。

三、技术规格（电力工业级）

• 处理器：双核实时 CPU + FPGA 高速逻辑。
• 电源：DC 24V（±10%），支持双路冗余，功耗 ≤35W。
• 通信接口：
  • 2× 千兆以太网（PROFINET/Modbus‑TCP）。
  • 1×PROFIBUS‑DP（9.6kbps～12Mbps）。
  • 1×RS485（Modbus‑RTU）。
  • 3× 光纤接口（多模，高速链路）。
• I/O 资源：DI16、DO12（继电器）、AI4、AO4。
• 内存：128kB RAM、512kB Flash、512MB FRAM（掉电保存）。
• 环境：-20℃～+55℃，IP20，抗振动 / 电磁干扰。
• 尺寸 / 重量：标准 Eurocard，约 1.2kg。

• 四、在励磁系统中的分工（与 PPD512、UFC760 对比）

  表格

  模块	型号	分工	层级
  通信 / 接口模块	PCD235C101	数据收发、I/O 采集、协议转换	通信层
  励磁主控板	PPD512A10	电压 / 无功调节算法、保护逻辑	决策层
  脉冲触发板	UFC760BE143	触发脉冲输出、功率桥控制	执行层



• 典型链路： 传感器 → PCD235C101（采样 / 预处理）→ PPD512（运算）→ UFC760（触发）→ 励磁功率桥 → 发电机

  五、典型应用

• 火电 / 水电厂：UNITROL 6000 励磁柜标配，适配 10MW～1000MW 同步发电机。
• 工业自备电厂：钢铁、化工、造纸厂励磁系统通信与 I/O 扩展。
• 系统集成：连接 ABB Symphony、800xA、第三方 DCS，实现励磁远程监控与并网协同。
