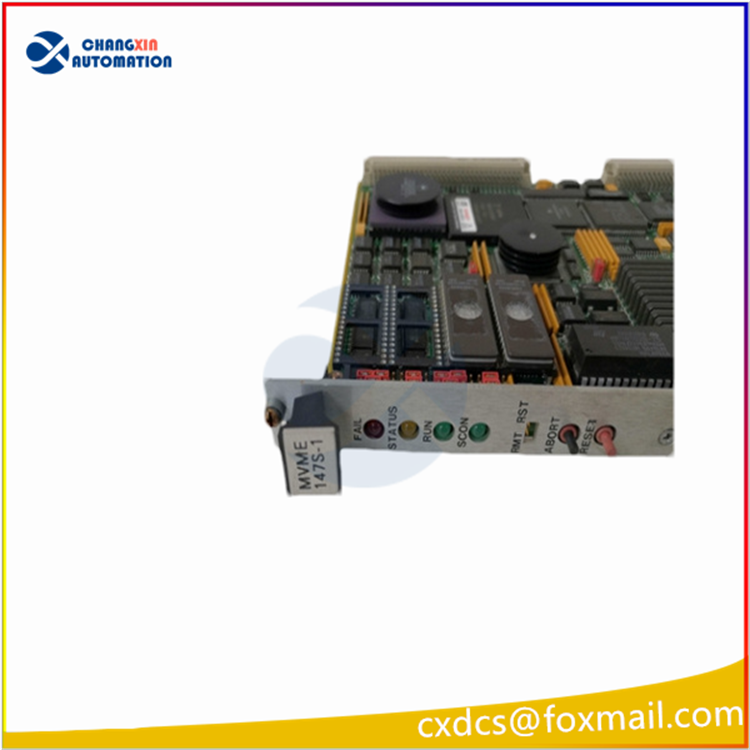

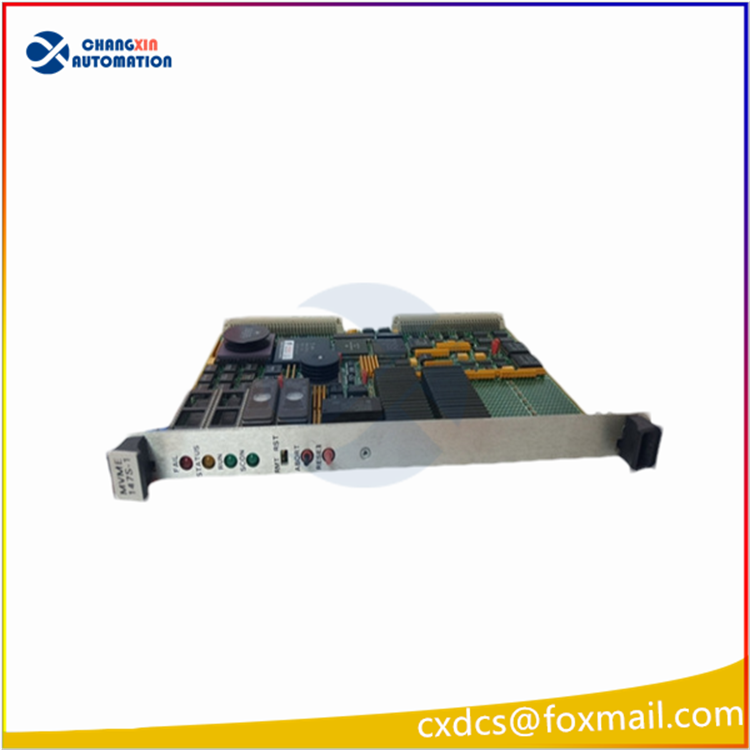

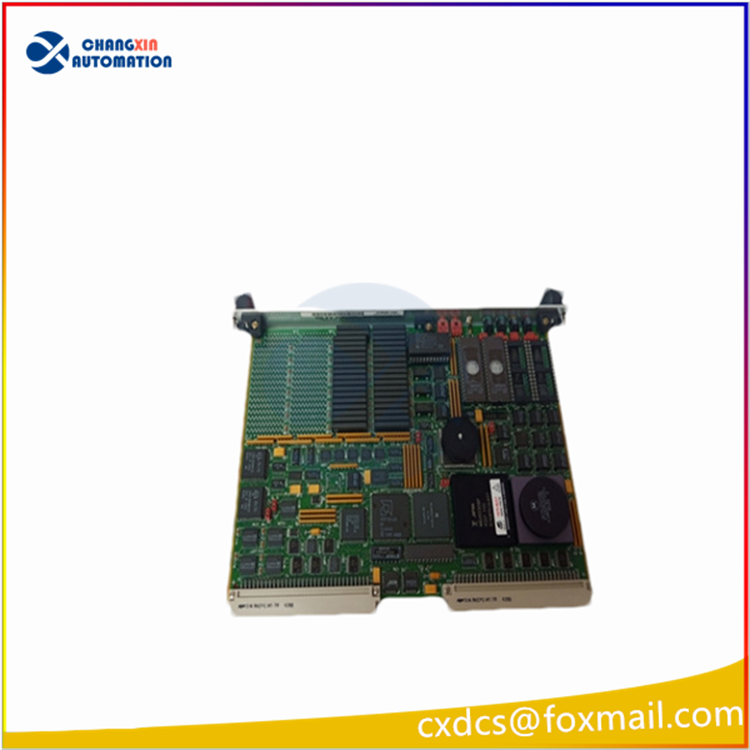

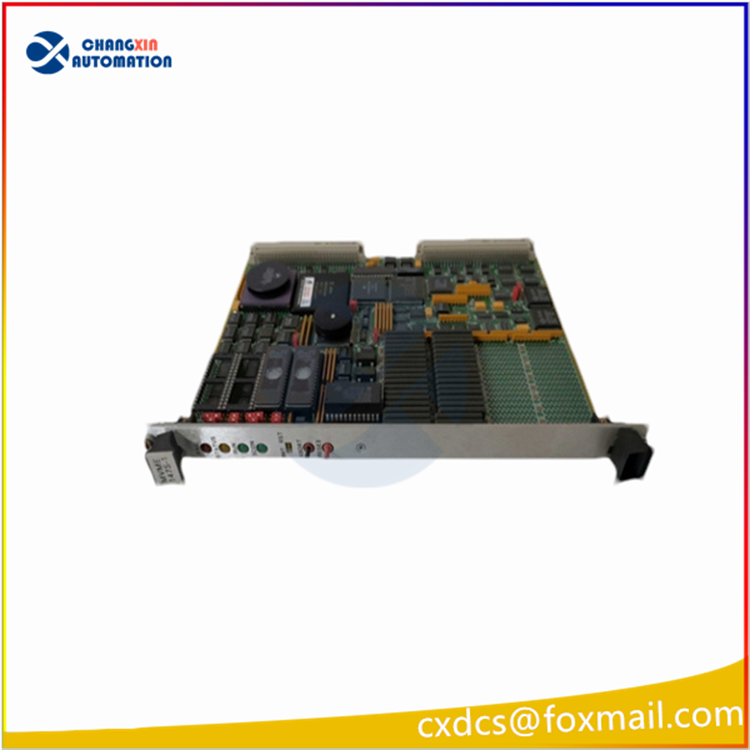

MOTOROLA MVME147S-1 MPU VME 处理器模块

Motorola MVME147S-1 是一款经典的 32 位 VMEbus 工业单板计算机（SBC），基于摩托罗拉 68030 处理器，主要用于工业自动化、航天航空及军用嵌入式系统。

一、核心参数 (Specifications)

• 处理器 (Processor)：Motorola MC68030，主频 25 MHz
• 浮点协处理器 (FPU)：集成 MC68882 浮点运算单元
• 内存 (Memory)：
  • 标配 DRAM：4 MB（可扩展至 32 MB）
  • 静态 RAM：2 KB（带电池备份，用于关键数据存储）
  • ROM：4 个插槽，支持 4 MB
• 总线接口 (Bus)：VMEbus (IEEE 1014)，支持 A32/D32 寻址与数据传输
• 通信接口 (I/O Interfaces)：
  • 串口：4 个 RS-232C 异步串行口 (SIO)
  • 并口：1 个 Centronics 打印机并行口 (PIO)
  • SCSI：1 个带 DMA 功能的 SCSI 控制器（可连 7 个设备）
  • 网络：1 个以太网 (E-NET) 接口
• 板载功能 (On-board Features)：
  • 实时时钟 / 日历（带电池备份）
  • 看门狗定时器 (Watchdog Timer)
  • 系统控制器功能
• 物理与环境 (Physical)：
  • 规格：双高 (Double-height) VME 模块
  • 工作温度：0°C 至 55°C
  • 供电：+5V DC，功耗约 15W
•

• 主要应用领域：
  • 工业自动化：工厂自动化、过程控制、机器人控制
  • 电信与军事：通信基站设备、军用雷达、航空航天机载计算机
  • 测试测量：自动测试设备 (ATE)、数据采集系统
• 优势特点：
  • 稳定性：工业级设计，支持长时间无间断运行。
  • 实时性：搭配 VxWorks 等实时操作系统，满足强实时性任务需求。
  • 兼容性：标准 VME 总线，可与其他厂商的 VME I/O 模块（如模拟量、数字量模块）混插组成完整系统。
