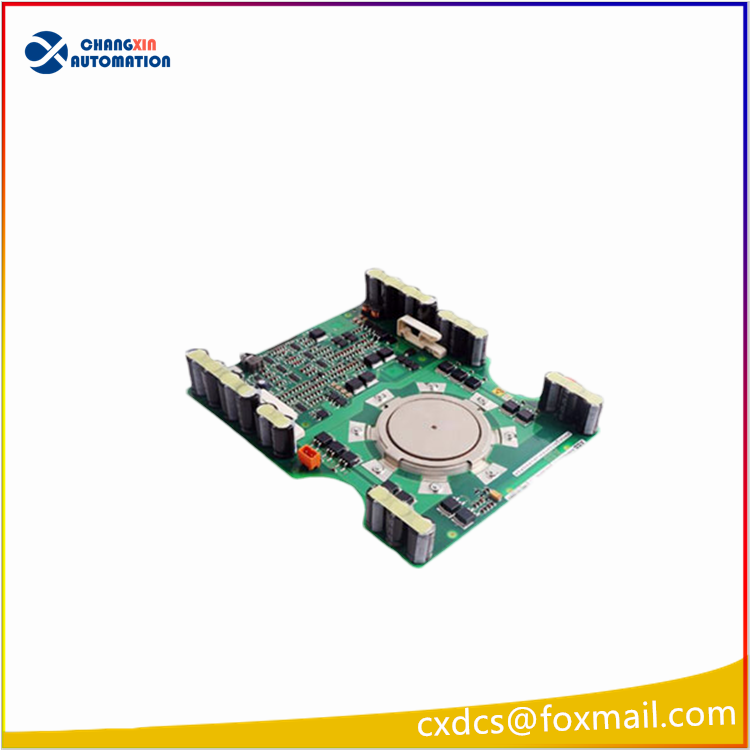

ABB 3BHE024415R0101 高压逆变器驱动控制模块大功率电力转换系统
产品描述：
该模块采用高速数字信号处理器（DSP），支持 10μs 级实时控制周期，可处理高达 6.5kV 的母线电压和 4000A 的瞬时电流。其 3 路光纤接口实现与主控系统的高速通信，同步精度≤1ns，确保多模块协同运行的稳定性。3BHE024415R0101 的模块化设计支持冗余配置，通过 LED 指示灯实时反馈 IGCT 的导通状态、过温报警及通信故障，显著降低维护复杂度。凭借 ABB 的可靠性设计，该模块可在 – 40°C 至 + 85°C 宽温范围内稳定运行，满足户外变电站、工业现场等严苛环境需求。
| 参数名称 | 参数值 |
| 产品型号 | 3BHE024415R0101 |
| 制造商 | ABB |
| 产品类型 | 高压逆变器驱动控制模块 |
| 适用逆变器系列 | ACS 1500/2000 |
| 控制对象 | IGCT（集成门极换流晶闸管） |
| 母线电压 | 3.3kV 至 6.5kV（支持多电平拓扑） |
| 瞬时电流 | 4000A（峰值） |
| 通信接口 | 3 路光纤接口（同步精度≤1ns） |
| 控制周期 | 10μs |
| 输入电源 | 24V DC（±20%） |
| 隔离特性 | 5kVrms 电气隔离 |
| 工作温度 | -40°C 至 + 85°C |
| 存储温度 | -55°C 至 + 125°C |
| 物理尺寸 | 300mm×200mm×80mm |
| 重量 | 1.8kg |
| 安装方式 | 背板总线插槽 + M3 螺钉固定 |
| 认证 | CE、UL（可选） |
主要特点和优势
IGCT 精准触发与状态监测：3BHE024415R0101 通过光纤接口接收主控系统的触发指令，采用动态均压技术确保 IGCT 的快速导通与关断，开关损耗降低 30% 以上。其内置的电压传感器实时监测 IGCT 的通态压降，结合温度传感器数据，可预判器件老化趋势并触发预防性维护告警。
多模块冗余与高速同步：支持双模块冗余配置，故障时自动切换至备用模块，切换时间 < 5ms，保障关键流程的连续性。3 路光纤接口支持菊花链拓扑，实现多逆变器级联时的纳秒级同步，适用于兆瓦级电机群的协同控制。
宽温运行与抗干扰设计：采用无铅化 PCB 工艺和军用级元器件，可在 – 40°C 至 + 85°C 环境下稳定工作。电磁兼容（EMC）设计通过 IEC 61000-4-3 标准认证，可抵御 10V/m 的射频干扰，确保在变频器、变压器等强电磁源附近的可靠运行。
智能诊断与便捷维护：内置自诊断功能实时监测电源状态、通信中断及模块过热，通过 LED 指示灯输出三级报警（正常 / 警告 / 故障）。模块化结构支持热插拔更换，维护时间缩短至传统设备的 1/3。配合 ABB 的 DriveWindow 调试软件，可远程配置触发延迟、过流阈值等参数，显著提升调试效率。
长生命周期与技术支持：ABB 提供 18 个月原厂质保，并通过全球技术支持网络提供固件升级和定制化配置服务。对于关键项目，可选购 “服务计划”，享受年度健康巡检和优先备件供应，保障设备全生命周期的稳定运行。
应用领域
石油化工与冶金行业：在炼油厂的高压注水泵驱动系统中，3BHE024415R0101 控制 IGCT 实现 6.5kV 电机的软启动与调速，降低启动电流对电网的冲击。其冗余设计可确保在催化裂化装置的连续运行中，即使单个模块故障也不影响生产流程。
电力能源与可再生能源：在风电变流器中，该模块协同主控系统实现 IGCT 的精准触发，将发电机的低频交流电转换为电网频率的高压电能。其宽温运行能力可适应北方地区冬季 – 40°C 的低温环境，保障风电并网的稳定性。
工业电机驱动与节能改造：在钢铁厂的轧钢机驱动系统中，3BHE024415R0101 通过多电平拓扑优化输出波形，降低电机谐波损耗，相比传统晶闸管方案节能 15% 以上。其热插拔特性可在不中断生产的情况下完成模块更换，显著减少停机时间。
轨道交通与船舶电力：在地铁牵引系统中，该模块控制高压 IGCT 实现牵引电机的快速启停与制动能量回馈，支持再生制动效率≥90%。其紧凑设计可集成于列车电气柜内，满足轨道交通对设备体积和可靠性的严苛要求。
