PLX32-EIP-SIE | 工业以太网/IP通信模块 | PROSOFT PLX32系列

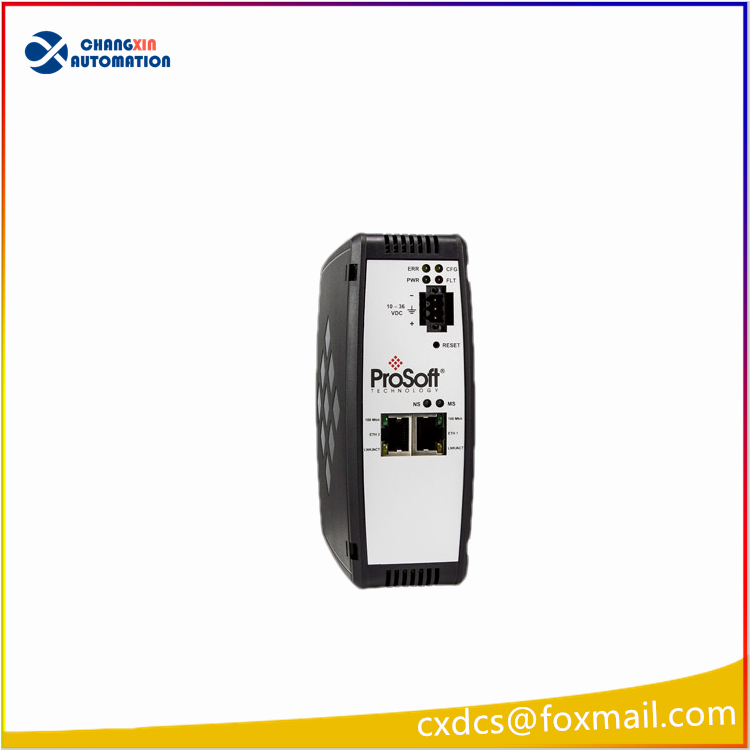

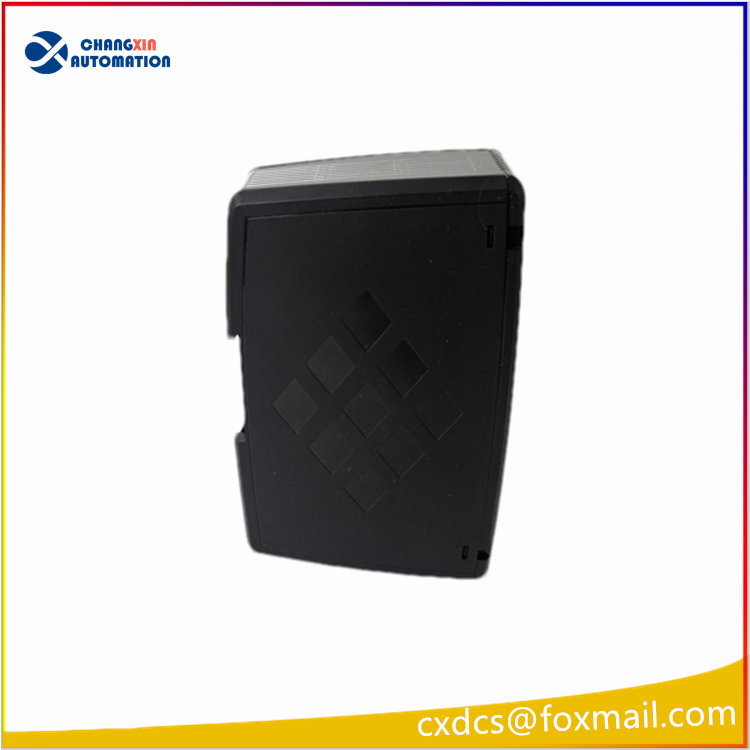

PROSOFT PLX32-EIP-SIE 通信模块详解
一、核心功能：协议转换与跨网络通信
PLX32-EIP-SIE 是 ProSoft Technology 专为工业自动化设计的以太网通信网关，核心功能是实现罗克韦尔自动化（Rockwell Automation）的 EtherNet/IP 协议与西门子（Siemens）工业以太网协议（如 S7 TCP/IP）之间的双向高速数据传输。其设计目标在于解决不同厂商设备间的协议兼容性问题，使原本无法直接通信的设备（如 Rockwell PACs 和 Siemens S7 PLCs）能够无缝集成。
二、技术特性：高性能与高可靠性
- 双以太网端口设计
- 模块配备 2 个独立的 RJ45 以太网端口，支持 10/100 Mbps 传输速率。
- 端口 1：支持 EtherNet/IP 协议（Client/Server 模式），可配置为 5 个 Server 连接、2 个 Connected Client 连接和 1 个 Unconnected Client 连接。
- 端口 2：支持西门子工业以太网协议（如 S7-1200/1500 系列），实现与西门子 PLC 的直接通信。
- 优势：允许 EtherNet/IP 和西门子协议分别运行在不同子网，避免 IP 地址冲突，提升网络安全性。
- 高速数据传输与低延迟
- EtherNet/IP Class 1 I/O 连接数：2 个，每个连接支持 248 字节输入/248 字节输出，满足实时控制需求。
- RPI（Requested Packet Interval）时间：5 ms/连接，确保数据更新频率。
- 数据交换容量：支持高达 4000 个 16 位寄存器 的数据交换，适用于复杂系统集成。
- 工业级硬件设计
- 供电电压：24 VDC 标称（允许范围 10-36 VDC），适应工业现场电源波动。
- 工作温度范围：-25°C 至 +70°C，存储温度范围 -40°C 至 +80°C，适应环境。
- 防护等级：IP20（标准机架安装），可选 IP65 防护等级模块应对恶劣环境。
三、关键优势：简化集成与提升效率
- 内嵌 EDS Add-On Profile
- 模块预装 EDS（Electronic Data Sheet）文件，可直接被 Rockwell Automation 的 Studio 5000 等编程环境识别，无需手动配置协议参数，大幅缩短调试时间。
- 灵活的数据映射与优先级管理
- 数据映射功能：支持在网关内部数据库中复制、重组数据（如字节顺序调整），将分散数据压缩为连续块，简化数据请求。
- 多 I/O 连接优先级：允许用户为状态数据和控制数据设置不同 RPI，优化关键数据传输效率。
- 安全配置与故障恢复
- 硬件开关保护：通过模块上的物理开关锁定配置，防止未经授权修改。
- SD 卡插槽：支持配置文件备份与快速部署，便于灾难恢复和批量部署。
四、典型应用场景
- 工厂自动化
- 场景：同一工厂内同时使用 Rockwell 和 Siemens 控制系统的生产线（如汽车制造中的机器人控制与输送系统协同）。
- 价值：消除协议壁垒，实现设备间无缝通信，降低系统集成成本。
- 过程自动化
- 场景：流程工业中集成 Rockwell 控制器与西门子 DCS 系统（如化工、制药行业的反应釜控制）。
- 价值：统一数据格式，提升生产监控与调度效率。
- 基础设施与能源管理
- 场景：水处理、电力分配等系统中集成多品牌控制器（如 Rockwell PLC 控制泵站，西门子 PLC 监测电网）。
- 价值：实现跨系统数据共享，优化资源调度与故障诊断。
五、用户评价与行业认可
- 市场反馈：用户普遍认可其 高可靠性、易用性和性能稳定性，尤其在需要 Rockwell 与 Siemens 设备协同的场景中表现突出。
- 行业地位：作为 ProSoft 的旗舰产品之一，PLX32-EIP-SIE 在工业通信领域占据重要地位，被广泛应用于全球制造业、能源和基础设施领域。
六、总结：工业通信的“桥梁”
PROSOFT PLX32-EIP-SIE 通信模块通过 协议转换、双端口设计、高性能硬件和灵活配置，成为解决工业自动化中跨品牌设备通信难题的理想选择。其 简化集成、提升效率、保障安全 的核心价值，使其在工厂自动化、过程控制和基础设施等领域发挥关键作用。对于需要实现 Rockwell 与 Siemens 设备无缝集成的用户，PLX32-EIP-SIE 无疑是值得推荐的高性价比解决方案。
