GE IS200VCRCH1B Mark VI板组件 燃气和蒸汽涡轮管理系统Speedtronic系列

一、产品概述

IS200VCRCH1B模块是一种用于工业自动化系统中的设备，通常用于控制和调节各种设备和执行器，如阀门、变频器、液位传感器等。它能够将数字信号转换为模拟量输出信号，例如电压信号或电流信号，从而实现对外部设备的控制和调节。

二、主要特点

1. 高精度信号转换：8102-HO-IP 模块具有高精度的信号转换能力，能够地输出所需的模拟量信号，满足精密控制和调节的要求。
2. 多通道输出：该模块通常具有多个模拟量输出通道，能够同时处理多个输出信号，满足多个设备的控制需求。
3. 可调输出范围：支持输出信号的范围可调，可以根据实际应用的需要调节输出信号的范围和幅度。
4. 通信接口：具有通信接口，通常支持以太网接口或其他工业通信接口，方便与其他设备或系统进行数据交换和通信。
5. 防护功能：具有良好的防护功能，能够抵御外部环境的影响，保护设备免受湿度、震动、电磁干扰等因素的影响。
6. 可编程性：支持参数设置和编程功能，可以根据具体应用的需求进行定制设置和功能扩展。
7. 高可靠性：采用可靠的硬件设计和稳定的软件支持，具有高可靠性和长期稳定运行的能力。

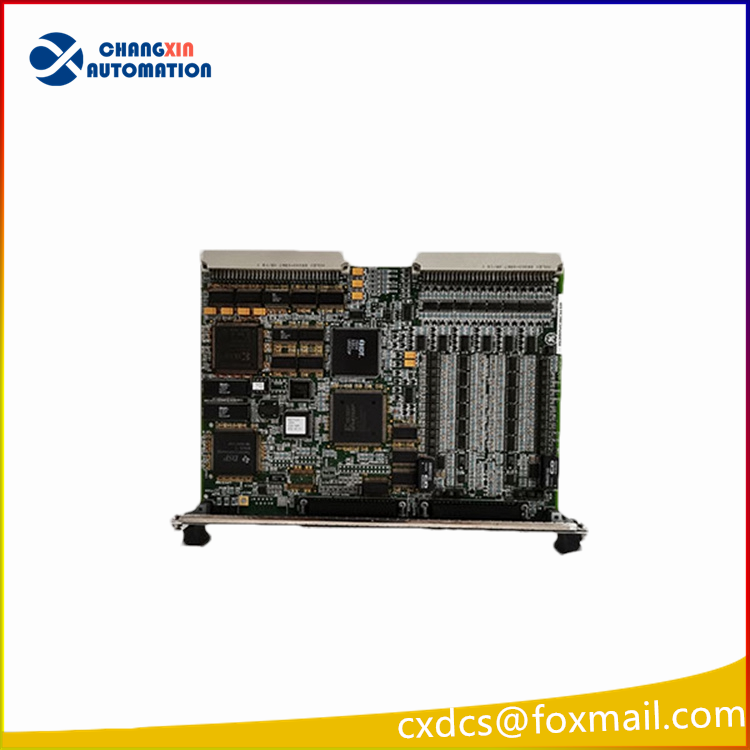

IS200VCRCH1B是阿格Mark VI板组件。MKVI是燃气和蒸汽涡轮管理系统Speedtronic系列的一部分，自20世纪60年代发布Mark I以来，该系列由通用电气公司开发和改进。MKVI是Speedtronic系列中的第五个管理系统，具有所有保护参数和关键控制的三重冗余控制，以及用于保护和监控涡轮机系统的先进控制机制。

IS200VCRCH1B用作分立输入/输出板。这是一种单槽板，具有与VCCC板相同的功能，但不包括子板，因此占用较少的机架空间。然而，由于此板的继电器输出使用VME机架上的JBOY3乐队/J4端口，电缆必须放在前面板上。如果这是不可取的，使用VCCC板，而不是VCRC印刷电路板。

IS200VCRCH1B的前面板带有两个电缆连接器(J33和J44)。)面板上还有三个LED组件，位于主板的顶角附近。这些led为绿色、红色和橙色，分别标记为运行、失败和状态。

IS200VCRCH1B的表面安装了两个背板连接器。几个导电连接器位于电路板表面(从P4到P6)。)电路板还包括电阻、二极管、电容和TP测试点。该板有30多个晶体管和两个电源。位于电路板表面的集成电路包括FPGAs和各种SRAM和RAM芯片。有关IS200VCRCH1B的更多信息，可使用数据表、手册或Mark VI控制系统指南找到。
