GE 469-P5-HI-A20-E-H GE 电机管理继电器配备了增强显示和保形涂层

产品描述：

469-P5-HI-A20-E-H是GE Multilin的电机管理继电器。该装置是一个基于微处理器的继电器，用于保护和管理大中型高压电机和设备。

469-P5-HI-A20-E-H有六个输出继电器。这些用于启动块、报警或跳闸。该单元还可以处理故障诊断、功率计量、电机保护和RTU功能。通过事件记录、统计数据、跟踪记忆和行程前数据进行诊断。

469-P5-HI-A20-E-H是一个带有5A相位CT次级的基本继电器装置。该装置的额定电压为90-300伏直流电或70-265伏交流电@ 48-62赫兹。输出为4-20毫安模拟信号。

469-P5-HI-A20-E-H采用标准GE电源管理设计，使用固定外壳和抽出式装置。外壳提供机械保护。该装置在安装过程中不需要任何特殊的通风，可以用湿布清洁。该装置可用于单个或两个剪切面板。

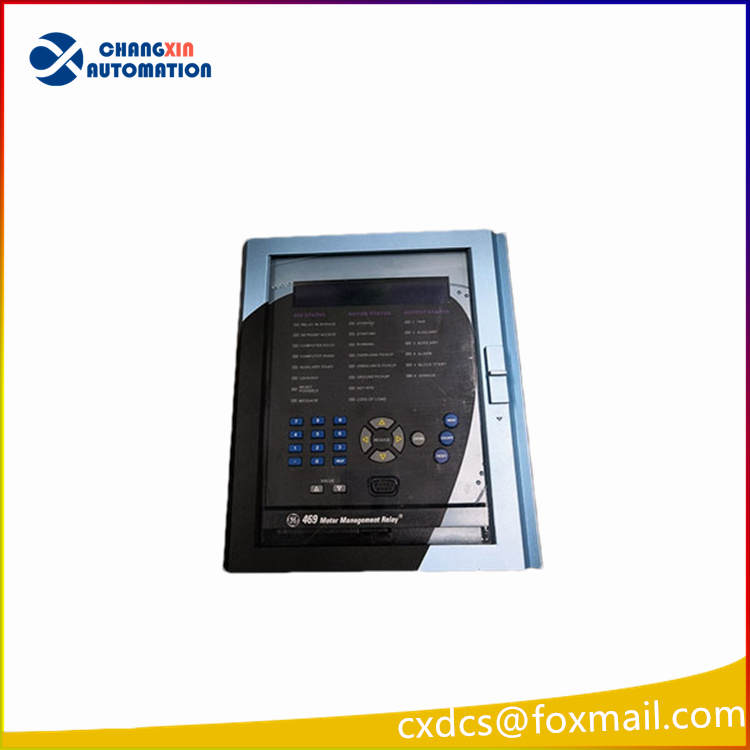

469-P5-HI-A20-E-H的前面板上有一个40字符的显示屏，上面有三组LED指示灯。这些指示器分为469状态指示器、电机状态指示器和输出继电器指示器。在这些下面，该装置有一个编程端口、一个数字键盘和八个附加按钮。

GE 469-P5-HI-A20-E-H 是通用电气（GE）Multilin 系列的一款电机管理继电器，主要用于大中型高压电机的保护和管理，具备多种保护功能、通信能力、监测与数据记录功能，适用于恶劣工业环境，且支持定制化配置。 以下是其详细介绍：

一、核心功能

1. 电机保护
   • 提供 过载保护、短路保护、过电流保护、地故障保护 等，防止电机因异常工况损坏。
   • 支持 RTD（电阻温度检测器）输入，可测量电机实际温度和热点位置，实现故障预测与维护优化。
2. 通信能力
   • 集成 以太网端口（部分型号需选配），支持远程监控与操作。
   • 兼容 Modbus 等工业通信协议，便于集成到现有控制系统。
3. 监测与数据记录
   • 实时监测 电流、电压、功率因数等参数，异常时触发报警或跳闸。
   • 记录 事件数据、统计信息、故障前运行状态，支持事后分析与故障诊断。
4. 故障诊断与功率计量
   • 通过 事件记录、跟踪记忆 等功能，快速定位故障原因。
   • 提供 功率计量功能，优化能源使用效率。

二、硬件配置

1. 输入/输出
   • 6 个输出继电器，用于启动块、报警或跳闸控制。
   • 4 路 4-20mA 模拟输出，支持外部设备连接。
   • 5A 相位 CT 次级输入，适配标准电流互感器。
2. 电源与工作环境
   • 额定电压：90-300VDC 或 70-265VAC（48-62Hz），适应不同电源条件。
   • 防护等级：IP20（部分型号支持保形涂层，增强防腐蚀能力）。
   • 工作温度：-20℃ 至 70℃，适用于恶劣工业环境。
   • 机械设计：固定外壳与抽出式装置，提供机械保护，支持单/双剪切面板安装。
3. 显示与操作
   • 40 字符显示屏，实时显示设备状态与参数。
   • 三组 LED 指示灯（469 状态、电机状态、输出继电器状态），直观反馈运行状态。
   • 编程端口、数字键盘与附加按钮，支持本地配置与调试。

三、软件与生态系统

1. EnerVista 469 软件
   • 提供 远程监控、数据分析、参数配置 功能，提升管理智能化水平。
   • 支持 SCADA 系统集成，实现集中化控制。
2. 定制化配置
   • 根据客户需求灵活调整保护逻辑、通信协议等，满足不同应用场景。

四、典型应用场景

1. 工业自动化
   • 保护生产线中的关键电机，防止因过载或短路导致停机。
   • 集成到 PLC/DCS 系统中，实现自动化流程控制。
2. 能源行业
   • 火力发电厂的给水泵、风机等高压电机保护。
   • 新能源领域（如风电、光伏）的变流器控制。
3. 基础设施
   • 交通（地铁、机场）的通风与排水系统电机保护。
   • 建筑（商业综合体、数据中心）的空调与水泵控制。

五、优势总结

1. 高可靠性
   • 工业级设计，适应高温、高湿、腐蚀性环境。
   • 冗余电源输入，提升系统容错能力。
2. 功能全面
   • 集成保护、监测、通信、诊断于一体，减少额外设备需求。
   • 支持 RTU（远程终端单元）功能，简化系统架构。
3. 易于维护
   • 模块化设计，支持快速更换与升级。
   • 详细的事件记录与故障诊断工具，降低维护成本。
