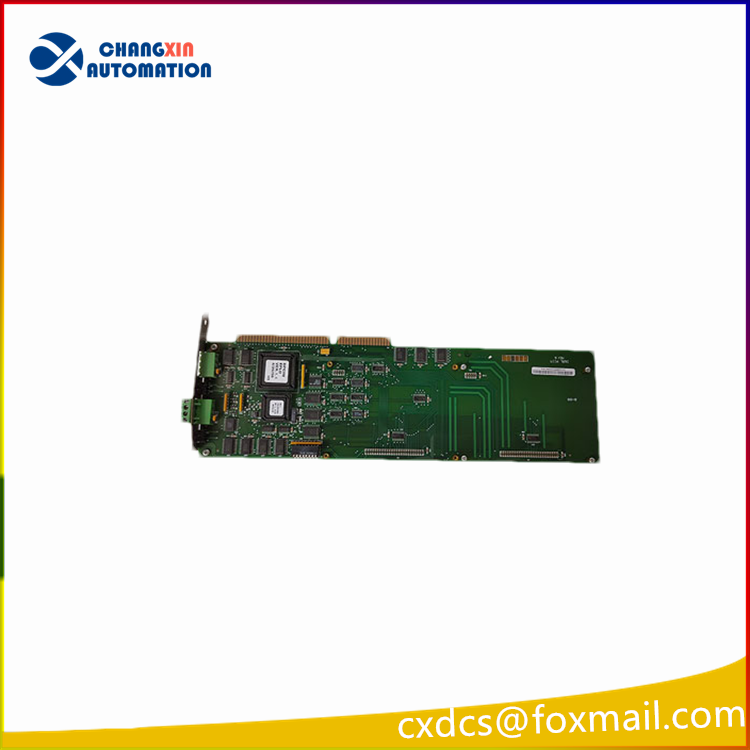

IC660ELB921M GE PC接口模块

IC660ELB921是一个PC接口模块(PCIM ),主要用于连接Genius I/O总线上的Genius I/O设备，允许数据交换和由主机控制器实现类似控制器的功能。该PCIM模块以前由通用电气发那科公司生产，目前隶属艾默生自动化公司。IC660ELB921是一个单槽PC接口模块，支持安装一个目录号为IC660ELB912的子板。该接口模块安装在主机的ISA插槽上，需要主机设备的4字节内存和安装的子卡的16k字节内存。它从背板吸取的电流总计400 mA，值为5 VDC，+/- 10%。它具有每个输入1 LS TTL负载的总线负载和每个输出10 LS TTL负载的总线驱动能力。这个PCIM卡是一个单槽“AT”型模板。它提供了到外部手持监视器(HHM)的连接，以及通过板边缘端子或外部连接器的串行总线连接。IC660ELB921带有状态LED指示灯，如子板正常和通信正常。IC660ELB921的工作温度为0–60°C(32–140°F)，储存温度为–40至+70°C(–40至158°F)，相对湿度为5-95%(非冷凝)。它的工作高度为40，000英尺，工作振动为0.2英寸位移，工作冲击为5克，持续时间为10毫秒。IC660ELB921使用PCIM组态软件进行配置，可以访问提供接口的软件库。该软件库以与MSDOS操作系统兼容的版本提供，如C/MSDOS和BASIC/MSDOS。

IC660ELB921 PC接口模块是GE Fanuc制造的单通道PCIM板，是Genius I-O系列的一部分。它一次只能连接到一条Genius总线。这个模块是为IBM PC、XT和AT型个人计算机设计的。该AT型接口板还兼容不同的Genius通信协议以及通信时序。IC660ELB921 PC接口模块提供单个子板和主板。该模块附带的配置软件可用于独立于主板配置子板。子板可以单独与Genius总线设备连接，并作为I/O系统的通用I/O控制器。

IC660ELB921单槽PCIM板有一个高效的主板，将子板与IBM兼容的主机连接起来。它用于缓冲与系统主机总线通信所需的所有信号。主板提供的一些子板控制和监控功能包括ISA兼容背板、低电源电压检测、通过存储器映射进行地址解码以及信号排序。每个子板有2个led，用于指示板的状态和通信过程。主板的内存需求为4字节，子板的需求为16 KB。IC660ELB921 PC接口模块随组态软件和PCIM软件库一起提供，它们在用户开发的软件和PCIM之间提供了一个接口。它使用5伏DC的逻辑电源，为使模块正常工作，其变化不应超过标称值上下10%。在安装过程中，确保该模块与其他模块之间至少留有1/8英寸的空间，以便进行适当的冷却。
产品规格与适用范围

规格参数

• 材质：外壳为铝合金，内部电路板采用高品质材料。
• 防护等级：达到 IP65 级。
• 耐受能力：能够承受振动、冲击等恶劣环境条件

适用范围

该产品广泛应用于航空航天、军事等领域的电子设备中，如雷达、通信设备、导航设备等，其高品质的材料和稳定的性能使其能够在恶劣的环境条件下稳定工作，保障设备的正常运行
