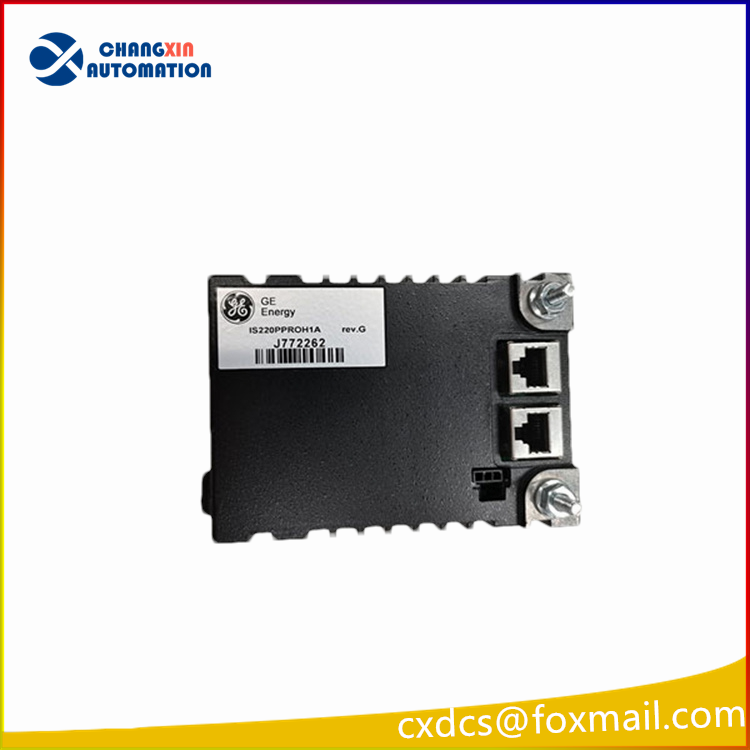

IS220PPROH1A GE 涡轮机专用I/O模块

产品说明

IS220PPROH1A是一个涡轮机专用I/O模块。它旨在为特定的涡轮机现场设备提供直接接口。这种设置消除或减少了以前连接现场设备所需的大量仪器，还提高了运行可靠性，减少了长期维护。IS220PPROH1A通常与TREAH_A端子板配合使用，用于航改式汽轮机紧急跳闸应用。该组件可以连接到屏障型或箱式端子板。IS220PPROH1A具有电压检测的现场布线限制，将电缆长度限制为1000英尺的18 AWG布线。需要注意的是，在将BPPB P-Pack与BPPC P-Pack交换时，IS220PPROH1A不能自动重新配置。

IS220PPROH1A的前面板标有组件id号和几个LED指示灯。这些成对放置在前面板上。对标记为PWR/ATTN，对标记为LINK/TxRx和ENET 1，对标记为LINK/TxRx和ENET2。一个组件位于面板的底部；这被标记为IR端口。

IS220PPROH1A接受三种速度信号。这包括减速、加速和超速。该组件还具有硬件实现的超速。该组件通过一组综合反馈信号监控选定跳闸板的状态和操作。该包支持TMR和单工备份保护。

IS220PPROH1A内置一个高速处理器和两个完全独立的10/100以太网端口。该包有一个硬件复位电路和看门狗定时器。温度由内部传感器监控。

每个 Mark VIe 以太网 I/O 包或模块共享一个处理板。它有以下内容： 具有 RAM 和闪存的快速处理器的。 两个完全独立的 10/100 以太网端口插头 硬件复位和看门狗定时器电路 内部温度传感器 指示状态的 LED 读取其他板上ID和电子标识的能力 具有限流器和缓启动功能的输入电源连接器 本地电源，其中还包括监控和排序
IS220PPROH1A I/O 包或模块功能特定的采集板连接到处理器板。当施加输入电源时，软启动电路会逐渐升高处理器板上的可用电压。处理器复位关闭，本地电源按顺序打开。完成自检例程后，处理器从特定于 I/O 包或模块类型的闪存中加载应用程序代码。为了验证应用代码、采集板和终端板是否正确匹配，应用代码读取板ID信息。当匹配良好时，处理器会尝试通过请求网络地址来启动以太网连接。 地址请求中使用了行业标准动态主机配置协议（DHCP）和终端板的标识符。以太网启动后，CPU 运行应用程序，对板载逻辑进行编程，并允许采集板开始工作。使 I/O 包能够从一个或两个以太网输入运行所需的整个电路包含在处理器应用程序代码中。当使用两个以太网输入时，两个网络路径都始终处于活动状态。I/O 包或模块操作不会受到任何一个网络故障的影响，并且正常工作的网络连接会显示故障。与传统的热备份系统相比，仅在主端口发生故障时才使用第二个端口，这种配置具有更高的容错性。
